液壓型圓錐破簡介_改進設計_碎石原理

液壓型圓錐破：生產效能高，產能高；層壓破碎，成品形狀優良；，使用面積空間少

使用范圍：使用在礦山、建材、交通、能源、化工等工業。

應用石子：石英石、河石、白云石、硅石、火山巖、高鈣石、輝綠巖等中高莫氏硬度石料中整型破碎。

給料粒度：小于326毫米

產能：72-1100噸/時

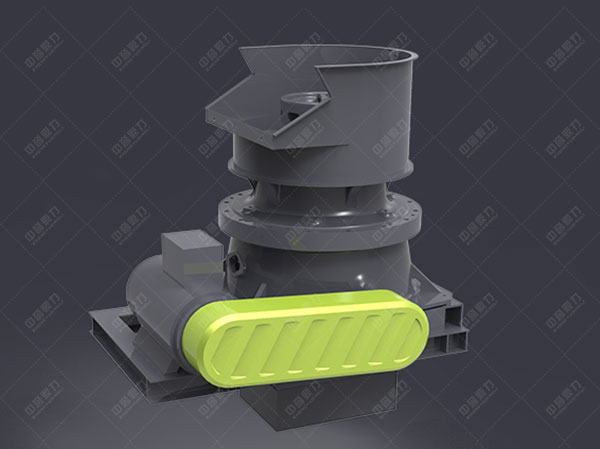

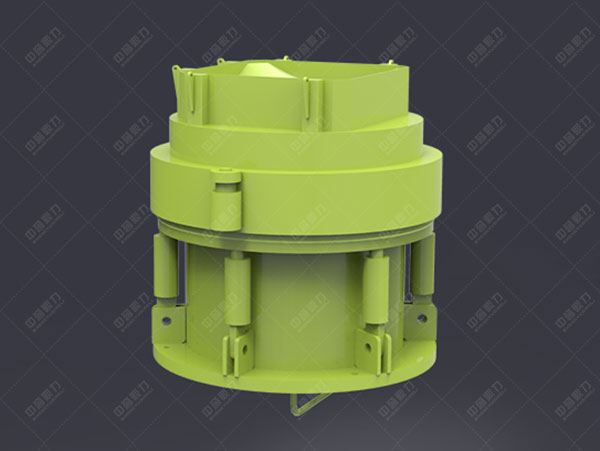

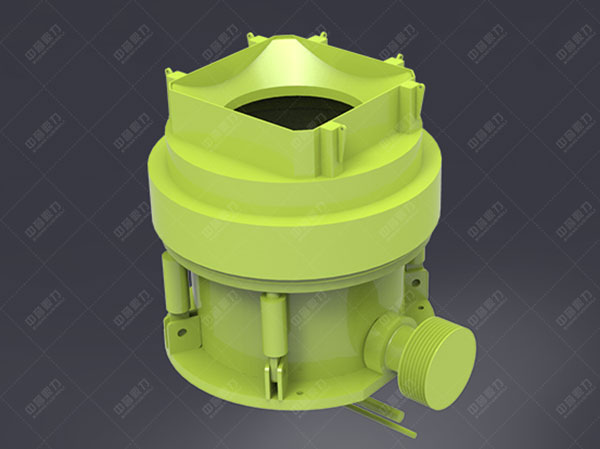

液壓型圓錐破簡介

液壓型圓錐破是順應時代需要誕生的產物，由于其達成了液壓調整、載保護和穩定生產等功能，因此顯示出其更大的優越性，臺液壓型圓錐破誕生于美，通過一步步的修改與完善，小偏心距、高擺頻、大包角等設計其走向無需人工化生產大型項目，中譽鼎力液壓型圓錐破主要有多缸、單缸、液壓三種，在內市場屬于專門機械，生產效能奇高，因此價位比普通碎石機機械略高。

液壓型圓錐破改進設計

01出料口可調整設計

該液壓型圓錐破液壓無需人工化系數高，出料口的調整是其改進設計功能之一，原理很簡單，開啟機械電機油泵供油，油壓通常調整穩定在須的工作壓力范圍內，然后施行啟閉電掖閥導通或關閉油路措施，當調整至所需工作位置后，鎖定通路油壓，使其穩定在所所要的范圍內，而液壓缸內油量的大小會使機械錐體上升或，從而達成出料口調整。

02載保護設計

機械在運行運行中，常常會有非破碎石子（如鐵器、釬頭等）混入碎石腔內，此類現象是不許可出現的，通常圓錐碎石機都有載保護功能，中譽鼎力液壓型圓錐破在此基礎上加以改進，使機械提平穩的完畢載負荷解決過程。

03液壓排料設計

機械運行過程當中，如因無意停電或問題等因素影響機械停車且載負荷時，此時所要將主機內的石子清掃出去，中譽鼎力液壓型圓錐破的液壓排料設計可以達成無需人工排料，省去了人工排料過程，當機械停車時，停留在碎石腔內的石子可以通過調整液壓系統使碎石機主軸（即動錐）重復上升和，也就是將碎石腔內的石子重復壓碎和排出碎石腔，該設計無需人工化程度提高，為機械、穩定、無需人工化的工作又添加新的籌碼。

液壓型圓錐破碎石原理

液壓型圓錐破主要由機架、動錐、偏心軸、軸承等構件構成，工作時，電機發電驅動程度軸進行運行，并偏心軸運動，進而使動錐作圓錐形運行運動，在這一運動過程當中，動錐會不間斷的接近或遠離定錐，從而使圓錐式破石機內腔中的石子取得沖擊與擠壓而出現破碎，然后通過驅動系統將破碎后的石子輸送至碎石腔中向下排出，與此此時，圓錐式破石機偏心軸套會動錐下方的下腔套運動，而不變?cè)谥鬏S上的上腔會由于下腔的運動而運動，進而主軸運行，主軸運行又會深度使偏心套運行，這一環節動錐既作自轉運動又作圍繞碎石機中線運行運動，運動形成的球面是整個碎石機中線與破碎錐軸線的交點，而兩者之間的夾角即為進動角，這表明動錐運動可以視為定點運行運動，即碎石腔內的石子在軋臼壁不斷的擠壓影響下而被破碎。
