錘式破碎機（hammer crusher）作為一種比較成熟的砂石生產線設備之一，在礦用破碎方面得到廣泛的應用，錘式破碎機結構也并不復雜，主要是由箱體、圓盤、軸、錘頭、篦條、調整架和聯軸器等組成，本文我們要講的就是錘式破碎機圓盤，該部件在破碎中作用也是大的，也比較容易磨損毀壞，那么錘式破碎機圓盤設計怎么合理呢？請看下面：

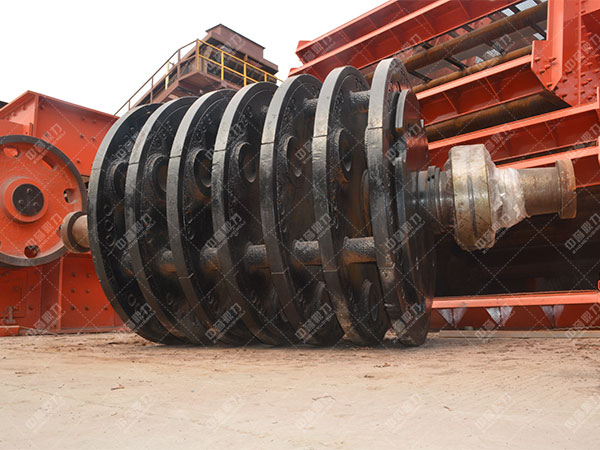

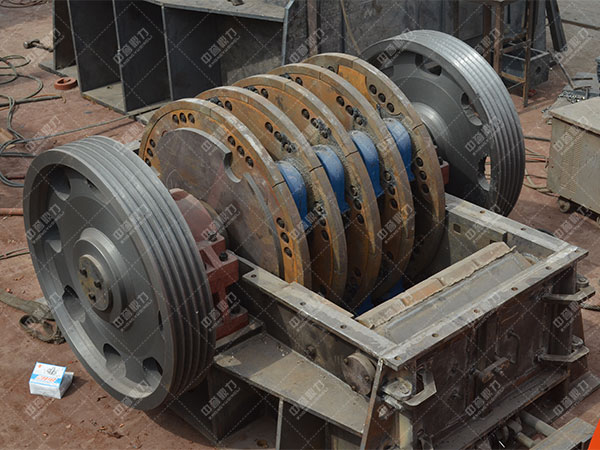

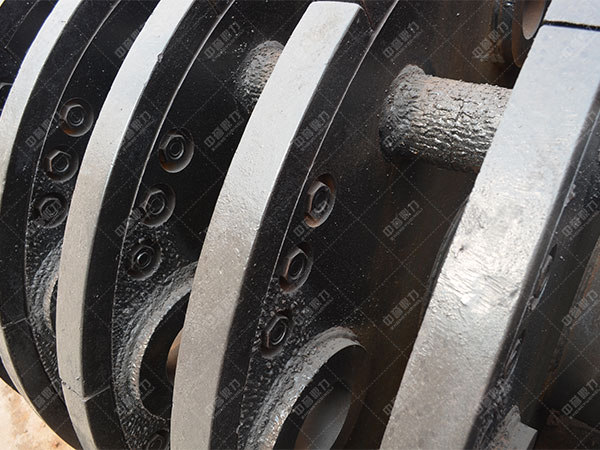

錘式破碎機每根銷軸上需要有8個錘子，圓盤是用來懸掛錘頭的，一共需有9個圓盤。根據設計的要求，兩側的兩個，共有的特點是一側設置了鎖緊螺母，另一端用軸肩定位。所用的螺母為GB-812-85這樣每個圓盤均勻分布6個圓孔，即可以通過六根銷軸，用來懸掛錘頭，錘頭和院盤之間的間隙除了通過削軸連接，還有隔套隔開，為了維護圓盤的正面，減少或盡量防止其側面的磨損。

錘式破碎機圓盤的大小取決于轉子的直徑，轉子的直徑的大小是圓盤的設計大小的依據。因為，該型號的破碎機，光憑其型號就可以知道，轉子的直徑為800mm所以，錘式破碎機圓盤的大小的取值就有了的范圍。無妨取做560mm圓孔沿徑向的距離也是依據起承受載荷的能力和強度，盡可能取整數；錘式破碎機圓孔的大小和錘頭的圓孔的大小近似相等即可。

其厚度也是滿足強度要求、工作狀況的不宜過大。錘式破碎機圓盤之間也是通過主軸的軸套隔開（其作用是高速回轉時，圓盤是通過鍵與主軸相連接的而隨主軸高速回轉的所以結構中有鍵槽。錘式破碎機圓盤的運動平穩，并使其軸向定位對應力集中低。

相信通過對錘式破碎機圓盤設計方案的介紹，大家會更了解這種設備，如果您對錘式破碎機有投資興趣，可以咨詢我們河南中譽鼎力錘式破碎機生產廠家，目前我公司的錘式破碎機憑借著的質量及價格優勢已經成為市場上銷量高、人氣旺的一款礦石破碎設備，在各地得以，深受消費者的青睞與認可，蒞臨我公司進行考察、咨詢，并可試機，我公司無論是設備還是服務都讓您滿意。
