&

雙輥齒式破碎機(jī)的輥齒磨損嚴(yán)重該如何應(yīng)對(duì)？

提問(wèn)者：浙江***石場(chǎng) 所屬分類：破碎機(jī) - 破碎機(jī)

雙輥齒式破碎機(jī)的輥齒磨損嚴(yán)重應(yīng)對(duì)方法:1、添加輥齒的莫氏硬度，對(duì)輥齒表面進(jìn)行堆焊，使齒面的莫氏硬度符合HRC58以上；2、選擇滿意的焊條后，直接在輥齒表面進(jìn)行堆焊，對(duì)高齒使用5毫米過(guò)渡層及15毫米層的堆焊；3、由于輥齒的非正常磨損，部齒都磨成了一樣的高度，已經(jīng)不能分清初始高齒與低齒的具體位置，可根據(jù)高齒與低齒的數(shù)目和組織準(zhǔn)則，制定散布方案，并在高齒的地方做好記號(hào)，以便在焊接中能準(zhǔn)確開工。

我有問(wèn)題要提交在線咨詢

詳細(xì)解答使用現(xiàn)場(chǎng)相關(guān)文章留言咨詢

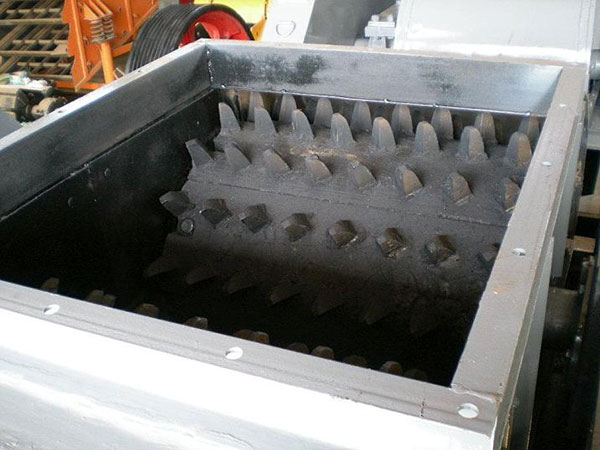

【雙輥齒式破碎機(jī)的輥齒磨損嚴(yán)重該如何應(yīng)對(duì)？】雙輥齒式破碎機(jī)是憑借兩組單獨(dú)驅(qū)動(dòng)的輥軸，相對(duì)運(yùn)行出現(xiàn)的擠軋力和磨剪力來(lái)破碎石子的機(jī)械，可選礦、化工、水泥、耐火材料、磨料、建筑材料等工業(yè)部門中對(duì)高、中莫氏硬度以下的巖石、石料及耐火材料的整型破碎工作，在雙輥齒式破碎機(jī)的運(yùn)行過(guò)程當(dāng)中，輥齒是一個(gè)易磨零件，常會(huì)出現(xiàn)磨損的現(xiàn)象，本文主要介紹輥齒磨損的應(yīng)對(duì)措施。

雙輥齒式破碎機(jī)的輥齒磨損嚴(yán)重該如何應(yīng)對(duì)？

1、添加輥齒的莫氏硬度

為添加輥齒的莫氏硬度，對(duì)輥齒表面進(jìn)行堆焊，使齒面的莫氏硬度符合HRC58以上。

2、輥齒表面堆焊

由于輥齒的材料為高錳鋼合金鋼，焊接性能比較差，對(duì)焊條材料選擇及堆焊開工要求的技術(shù)含量高，選擇滿意的焊條后，直接在輥齒表面進(jìn)行堆焊，對(duì)高齒使用5毫米過(guò)渡層及15毫米層的堆焊，低齒進(jìn)行2毫米-5毫米的修復(fù)。

3、正確散布高、低齒

由于輥齒的非正常磨損，部齒都磨成了一樣的高度，已經(jīng)不能分清初始高齒與低齒的具體位置，可根據(jù)高齒與低齒的數(shù)目和組織準(zhǔn)則，制定散布方案，并在高齒的地方做好記號(hào)，以便在焊接中能準(zhǔn)確開工。

4、堆焊方式

先將齒板從碎石機(jī)轉(zhuǎn)子上拆拆除倆，平放，將所需堆焊的部部位用磨光機(jī)拋光現(xiàn)金屬色，使用直流電焊機(jī)，電焊線反接，堆焊時(shí)使用單道斷焊接技術(shù)施焊，層電流調(diào)整在150-180A，過(guò)渡層電流調(diào)整在90-110A，調(diào)整焊接層溫度在100攝氏度以下，分層堆焊至所需的厚度，單層厚度調(diào)整在1.5毫米-2.0毫米。

上一篇:復(fù)擺式顎式破碎機(jī)設(shè)計(jì)及優(yōu)化分析

下一篇:旋回式破碎機(jī)特點(diǎn)是什么？缺點(diǎn)是什么？
