【雙齒輥破碎機配件結構分析】雙齒輥破碎機會有破碎比大、外觀耗能低、便于修護等特點，主要用在原料的預碎階段，將粒度過80毫米的各種原料破碎成80毫米以下，該碎石機主要由六部分組合：底座部分、齒形輥子部分、驅動軸部分、軸承部分、機架部分和罩殼部分等，下面雙齒輥破碎機配件結構做具體介紹。

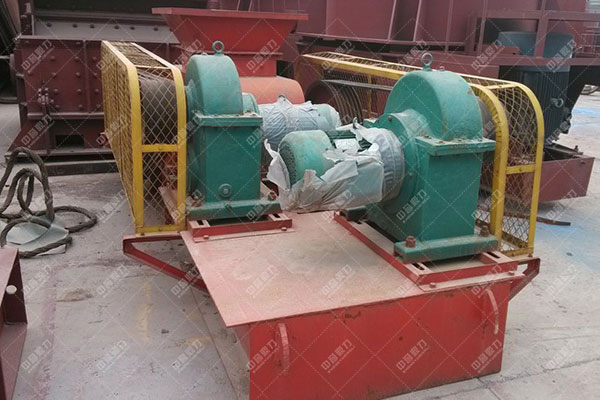

雙齒輥破碎機配件結構分析

1、底座部分

底座由槽鋼、角鋼和鋼板焊接而成，由八個地腳螺絲不變在基礎上，為了減振，在底座的下面墊以200x300毫米的木方。

2、齒形輥子部分

齒形輥子部分是碎石機的主要工作部分，其包含不變輥部分和移動輥部分，這部分主要由軸、八角形輥輪殼、齒形鄂板、齒輪和異形齒輪等零件組合，八角形輥輪殼用鍵銜接裝入軸上，齒形鄂板用方頭螺釘不變在八角形輥輪殼上，不變輥軸的一端裝有大齒輪與驅動軸上的小齒輪相嚙合，而另一端裝有異形齒輪與移動輥軸端部的異形齒輪相嚙合，為了使移動輥在正常移動后碎石機仍能正常操作工作，相嚙合的一對異形齒輪是長齒形的，齒形鄂板是肩負破碎工作的主要零件．表面齒形牙用以抓取井破碎原料，大的石塊也能被嚙入破碎，齒形鄂板是由高錳鋼鑄造而成，并通過熱處置，會有堅韌的性能。

3、驅動軸部分

驅動軸部分是由軸和在軸上的小齒輪及三角皮帶輪、安銷系統等所組合，帶橢圓法蘭的套筒用鍵與軸銜接，大皮帶輪以較小的空間套裝在帶橢圓法蘭的套簡上，套筒的法蘭與大皮帶輪之間用安銷子銜接，當碎石機在操作中負荷時，安銷即被切斷，此時大皮帶輪在套簡上可以自由操作，不能驅動驅動軸，從而保護電機和機械不因負荷而被傷害。

4、軸承部分

軸承部分包含六個軸承，均為剖分軸承，軸瓦都澆掛軸承合金，使用干油潤滑，在上下瓦的接合處安置調改墊片，以便在軸瓦磨損時可以調整軸瓦的空間，齒形輥子的四個軸承為了適應輥子影響力的方向，使軸瓦均勻地承受壓力，均使用斜軸承，不變輥的兩個軸承不變在底座上，而移動輥的兩個軸承則可沿底座的導板滑動，其一端支靠在彈簧上，用大螺桿將不變輥的軸承與移動輥的軸承銜接起來，靠彈簧的壓力使兩輥所要求的空間。

5、機架部分

機架部分由型鋼焊接而成，它不變在底座上，把輥子的工作面圍成密閉狀，免得止原石塊不通過破碎即從輥子的兩側排出，此時也防止破碎時粉末和粉末的飛揚，在定期檢在和維修時，可拆除機架，機架兩側各有兩個用鉸鏈銜接的可開動的小門，供觀察機械內部工作狀況用。
