【錘式破碎機結構圖是什么？】錘式破碎機是碎石機械中的一種，工業內錘頭破碎機系列中技術比較的一種機械成料能根據需要進行調整，粗、中、細、各種性能齊；無片狀、無光潔體、多角多棱保正抗壓受力性能，尤其適應于高速公路，建筑及大產能項目材料，該碎石機去掉了鄂式機的初破過程，成為大小巖石一次完畢破碎的新機型，產量大、效能高、動力小、節省了勞動資源物力，減少了巖石的破碎消耗，那么錘式破碎機結構圖是什么？我們來詳細介紹下！

錘式破碎機結構圖是什么？

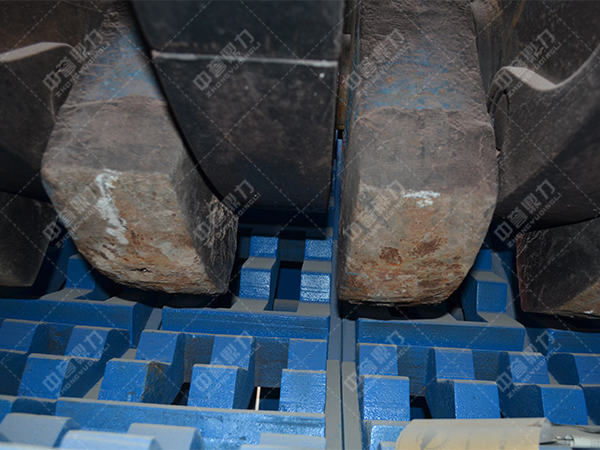

錘式破碎機主要是靠沖擊能來完畢破碎巖石工作的，錘頭破碎機工作時，電機轉子作高速運行，巖石均勻的進入碎石機腔中，高速回轉的錘頭沖擊、剪切撕裂巖石致巖石被破碎，此時，巖石本身的重力影響使巖石從高速運行的錘頭沖向架體內擋板、篩條，過篩網目數的巖石阻留在蓖條上繼續取得錘子的撞擊和破碎，直到破碎至所需出料粒度后通過蓖條排出機外。

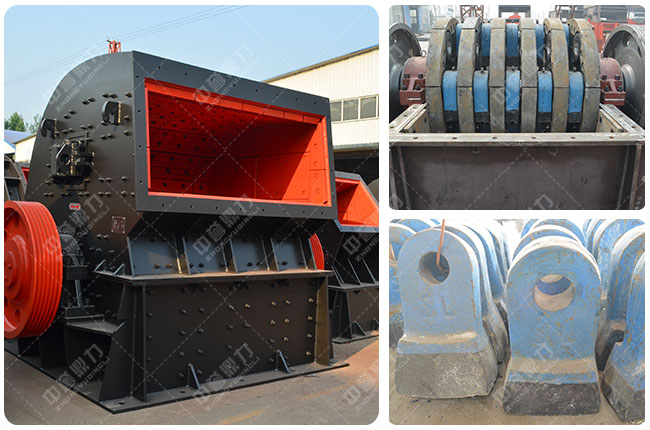

錘式破碎機主要由外殼、轉子、錘頭、襯板、蓖條等零件構成，沒一個零件都有著自己的功用行駛著不同的義務，將整個破碎工作進行，展現出該機械擊打、剪切、碰撞、破碎等破碎形勢，生產出性能優越的供應給所要使用的地區。

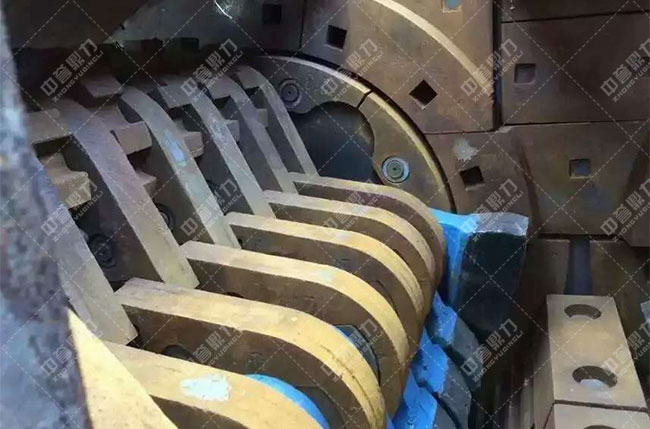

錘式破碎機的外殼是整個碎石機的防護和各零件安裝配合的載體，承擔了外來力量和內部出現的強大力量，是一個堅固的堡壘，轉子是整個機械運行力的傳輸，它由主軸、錘盤、銷軸、錘頭構成，肩負著整個破碎過程的重要使命，的性能高低和他有著直接的聯系。

錘頭盡管是轉子的一個構成部分，但他有事單獨存在的一個個體，也是直接與巖石接觸的主要破碎工具，所要使用特種鋼鐵材料鑄造，襯板是配合破碎的一部分，該機械已經使用到了反擊力破碎巖石的階段，巖石被擊打出去以后就直接撞到襯板上達成次碰撞破碎，有襯板反彈回破碎空間然后與后來的巖石又一次進行碰撞破碎。
